采用磁致伸縮位移傳感器原理測量沉降，整體式鋁合金殼體，全密封防水結構IP67；高精度穩定可靠傳感器芯片帶零點、滿度，溫度等補償；MODBUS RS485-RTU 數字信號輸出；可替代國外同類型靜水儀產品；可配套無線4G采集模塊及第三方物聯云監控平臺；適用于各種類型工程、結構物的長時間沉降監測。
磁致伸縮靜力水準儀
沉降儀
靜力水準儀
沉降位移傳感器
磁致位移傳感器
沉降監控傳感器
一、磁致伸縮靜力水準儀 PT500-SZY20產品概述及特點：
| 磁致式位移沉降監測 | 高精度、穩定、數字放大電路，絕對誤差小于0.1mm | 應用于： |
| 進口波導絲及芯體材料 | 零點、滿度，溫補、線性補償 | 軌道交通路基、地鐵支撐墻沉降監測 |
| 52直徑304不銹鋼浮子+304浮球?qū)U | MODBUS RS485-RTU 數字信號輸出 | 隧道上部山體及建筑物沉降監測 |
| 整體式鋁合金殼體，全密封防水結構 | 可配套無線4G-DTU，實現無線平臺數據監控 | 基坑、核電站、水電站沉降監測 |
| 靈敏度高、精度高、重復性好 | 配套第三方物聯網監控云平臺及移動端APP | 大壩及水利樞紐、高層建筑的基礎沉降監測 |
| 高可靠性、高防護性、極小的溫度系數 | 數據的采集、顯示、統計、分析、下載 | 可替代國外同類型靜水儀產品 |
| 易于安裝、抗電磁干擾能力強、成本經濟耐用 | 平臺、手機移動端預警、APP多方位預警聯動 | |
| 沉降是一個緩慢過程，在任何較短時期，反映到儲液罐液面的變化都會非常細微，能否實時、精確地檢測到這個微小變化，反映出地基的微小沉降，做到防微杜漸，是衡量一個靜力水準儀產品好壞的關鍵，這對系統所集成液位傳感器的實時性、精密性提出了極高要求。由于是戶外安裝，液位傳感器的溫度系數、防水性、防雷擊都是關鍵技術。另外，靜力水準儀整機的安裝尺寸和易更換性也是重要的技術指標。 | ||
| 傳統液位計存在的問題：受傳統測量技術的局限，過去靜力水準儀大多使用基于LVDT原理的電感式液位計（也有極少部分產品采用昂貴的基于CCD攝像頭的光學解決方案)，但電感式液位計存在：靈敏度低、測量精度低、溫度系數大、安裝尺寸大、不易更換等一系列缺陷。 | ||
二、磁致伸縮靜力水準儀 PT500-SZY20產品型號：
| 代碼 | 型號 | 類型 | |||||
| PT500 | SZY20 | 磁致式靜力水準儀 | |||||
| 代碼 | 量程（按實際訂購量程填寫） | ||||||
| 100mm | 0～100mm；0～200mm；0～300mm； | ||||||
| 0～500mm；共計4種量程規格 | |||||||
| 代碼 | 輸出信號類型 | ||||||
| OK | RS485（四線制）/供電9-30VDC | ||||||
| OO | 定制 | ||||||
| 代碼 | 綜合精度 | ||||||
| C1 | ±0.1mm（絕對誤差），省略不填 | ||||||
| PT500 | SZY20 | 100mm | RS485 | ||||
三、磁致伸縮靜力水準儀 PT500-SZY20產品參數：

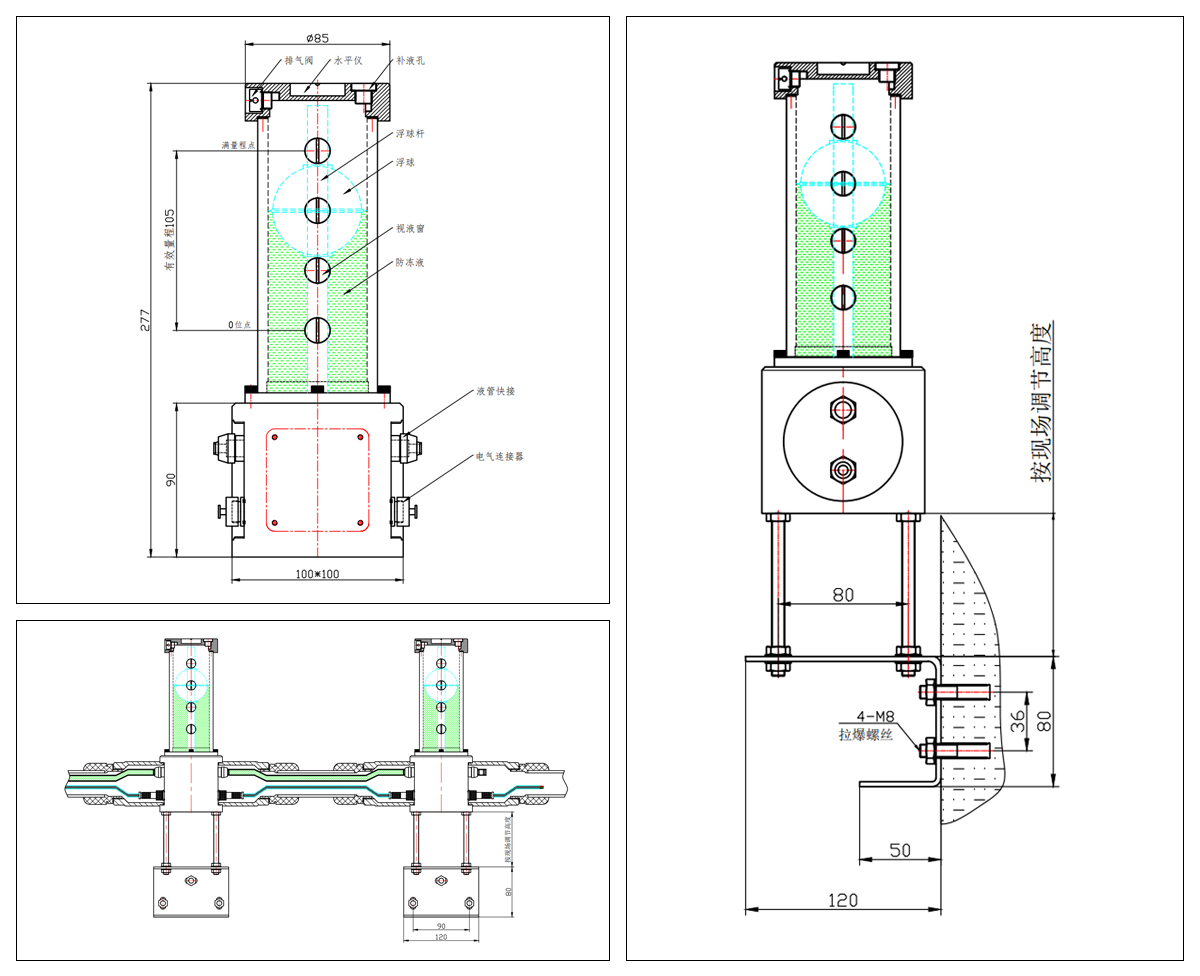

四、磁致伸縮靜力水準儀 PT500-SZY20產品結構：
五、沉降測量原理及計算：
六、磁致伸縮靜力水準儀 PT500-SZY20產品應用：
七、物聯云監控平臺
